Bezprzewodowa stacja lutownicza JBC B.IRON DUAL NANO BINN-5B C115

JBC B.IRON DUAL NANO BINN-5B – bezprzewodowa stacja lutownicza z dwiema kolbami

JBC B.IRON DUAL NANO BINN-5B to zaawansowana, bezprzewodowa stacja lutownicza wyposażona w dwie lekkie kolby B.NANO, przeznaczona do precyzyjnego lutowania elementów SMD. Dzięki zasilaniu akumulatorowemu obie kolby mogą pracować bez przewodów łączących je ze stacją, zapewniając dużą swobodę ruchu podczas pracy.

System został zaprojektowany przede wszystkim do precyzyjnego lutowania małych elementów SMD. Dwie niezależne kolby pozwalają na jednoczesne korzystanie z różnych grotów lub wykonywanie dwóch operacji lutowniczych bez konieczności ciągłej wymiany narzędzia.

Wersja BINN-5B wyposażona jest w przenośny wyświetlacz PDS o przekątnej 8,6" z aplikacją B.IRON, za pomocą którego można kontrolować oba narzędzia w czasie rzeczywistym.

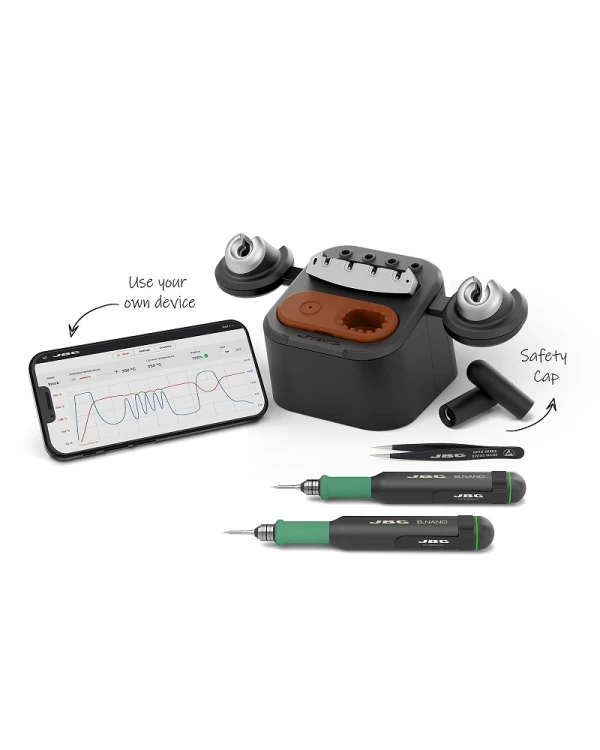

Zawartość zestawu BINN-5B

• 1 × BCB Charging-Base – podstawa ładująca,

  • 4 x Adapter do grotów C115 - 0030643 (zamontowane w stacji dokującej)

  • 1 x siatka mosiężna - CL0300 (zamontowane w stacji dokującej)

• 2 × B.NANO Tool – bezprzewodowa kolba lutownicza,

  • 2 x B1596 nasadka umożliwiająca kolbie przejście w stan uśpienia.

  • 2 x OB5000 gumka uszczelniająca

  • 2 x B1510 piankowy uchwyt do kolby

• 1 x Pojemnik na groty 0020952

  • 1 × C115101 – grot stożkowy 0.1 mm,

  • 1 × C115103 – grot stożkowy 0.3 mm S1,

  • 1 × C115107 – grot stożkowy 0.8 mm,

  • 1 × C115112 – grot typu nóż 2.5 × 0.3 mm,

• 1 x Pojemnik na groty 0020953:

  • 2 × C115105 – grot stożkowy wygięty 0.3 mm,

  • 2 × C115113 – grot typu Chisel 1.0 × 0.3 mm,

• 1 × HPTE0C9SA – precyzyjna pęseta z powłoką ESD Epoxy,

• 1 × PDS-C – przenośny wyświetlacz 8,6",

• 1 x Kabel USB-C - USB-A - 0032705

• 1 x Uchwyt do wyświetlacza PDS lub smartphone

• 1 x Przewód zasilający - 0027382

Dwie bezprzewodowe kolby B.NANO

Najważniejszą cechą B.IRON DUAL NANO są dwie niezależne kolby B.NANO. Obie są zasilane z własnych akumulatorów i komunikują się ze stacją bezprzewodowo poprzez Bluetooth Low Energy (BLE).

Brak przewodów pomiędzy kolbami a podstawą zapewnia wyjątkową swobodę ruchu. Krótka odległość pomiędzy grotem a miejscem chwytu poprawia kontrolę nad narzędziem i ułatwia wykonywanie precyzyjnych prac, również pod mikroskopem lub lupą.

Do 120 połączeń SMD na jednym ładowaniu

System B.IRON DUAL NANO umożliwia wykonanie do 120 małych połączeń lutowniczych SMD na jednym ładowaniu. Każda z kolb wyposażona jest w akumulator litowo-jonowy o napięciu 7.4 V i pojemności 120 mAh.

Czas ładowania pojedynczej kolby wynosi około 30 minut. Po odłożeniu narzędzia do odpowiedniego uchwytu w podstawie rozpoczyna się automatyczne ładowanie.

Jednoczesna kontrola obu narzędzi

Jedną z najważniejszych zalet wersji DUAL jest możliwość korzystania z dwóch kolb jednocześnie. Oba narzędzia mogą być kontrolowane w czasie rzeczywistym za pomocą przenośnego wyświetlacza PDS.

Takie rozwiązanie pozwala np. korzystać z dwóch różnych grotów podczas jednego zadania lub przeznaczyć każdą kolbę do innego rodzaju prac.

Kompatybilność z grotami JBC C115

Kolby B.NANO są kompatybilne z szeroką gamą grotów lutowniczych JBC C115. Niewielkie wymiary kaset oraz konstrukcja kolby pozwalają na precyzyjną pracę z małymi komponentami elektronicznymi.

W zestawie znajduje się szeroki wybór grotów C115, umożliwiający rozpoczęcie pracy bez konieczności dokupowania dodatkowych końcówek.

Quick Cartridge Exchanger

Kolby B.NANO wyposażono w system Quick Cartridge Exchanger, który umożliwia szybką i bezpieczną wymianę grotów lutowniczych.

Rozwiązanie to jest szczególnie praktyczne podczas pracy wymagającej częstej zmiany grotów, np. podczas montażu lub serwisowania różnych elementów SMD.

Moc szczytowa 15 W i temperatura do 450°C

Każda kolba B.NANO oferuje moc szczytową 15 W. Temperatura może być regulowana w zakresie od 100 do 450°C.

Stabilność temperatury w nieruchomym powietrzu wynosi ±1,5°C, natomiast dokładność temperatury określona przez producenta wynosi ±3% przy zastosowaniu kasety referencyjnej.

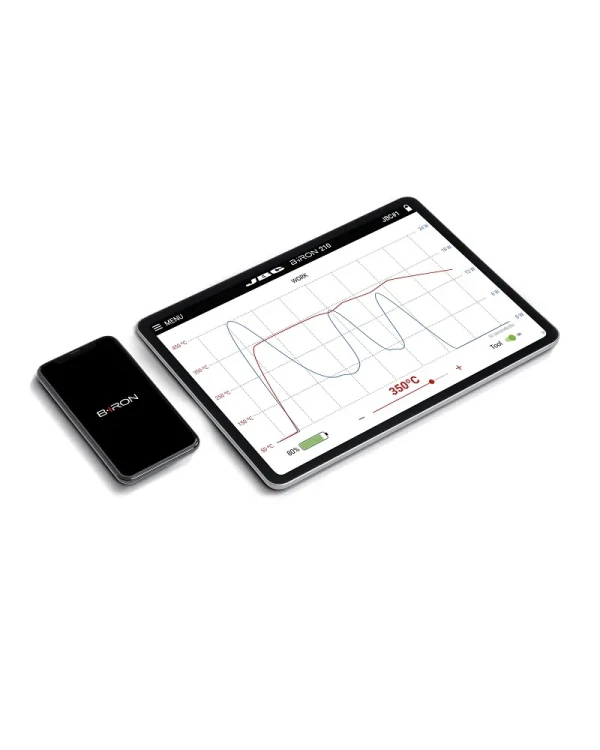

Przenośny wyświetlacz PDS 8.6"

Wersja BINN-5B posiada w zestawie przenośny wyświetlacz PDS o przekątnej 8.6" z aplikacją B.IRON.

Wyświetlacz pozwala na kontrolowanie parametrów obu kolb oraz ich bieżącej pracy. PDS wykorzystuje system Android 14, posiada 4 GB pamięci RAM i 64 GB pamięci wewnętrznej.

Komunikacja z kolbami odbywa się poprzez Bluetooth Low Energy, natomiast sam wyświetlacz wykorzystuje Bluetooth 5.0.

Automatyczne ładowanie kolb

W zestawie znajduje się BCB Charging-Base, która pełni funkcję podstawy oraz automatycznej ładowarki. Po umieszczeniu kolby w odpowiednim uchwycie rozpoczyna się proces ładowania.

Podstawa jest przystosowana do napięcia wejściowego 100–240 V AC, 50/60 Hz i posiada moc znamionową 40 W. Wyposażono ją również w wyjście 12 V / 1500 mA do zasilania narzędzia oraz port USB 5 V / 1000 mA.

Power Safe

Kolby B.NANO wyposażono w funkcję Power Safe. Tryb bezpieczeństwa może zostać aktywowany poprzez założenie nasadki ochronnej na kolbę, co pomaga zabezpieczyć narzędzie podczas przechowywania lub transportu.

W zestawie precyzyjna pęseta

W zestawie znajduje się również HPTE-0C9SA High-Precision Tweezers z powłoką ESD Epoxy. Pęseta przeznaczona jest do pewnego chwytania i manipulowania niewielkimi komponentami elektronicznymi.

ESD Safe

JBC B.IRON DUAL NANO spełnia wymagania ANSI/ESD S20.20 i jest określany przez producenta jako ESD Safe. Dzięki temu system może być stosowany podczas pracy z podzespołami wrażliwymi na wyładowania elektrostatyczne.

Czyścik do grotów

Podstawa została wyposażona w czyścik z wełną mosiężną oraz membranę przeciwrozpryskową. Pozwala to na szybkie oczyszczanie grotów podczas pracy i pomaga utrzymać ich powierzchnię w odpowiednim stanie.

Zastosowanie

• precyzyjne lutowanie elementów SMD,
• montaż i naprawa płytek PCB,
• serwis elektroniki,
• prace pod mikroskopem i lupą,
• lutowanie bardzo małych komponentów,
• prace laboratoryjne i badawczo-rozwojowe,
• produkcja elektroniki,
• serwis urządzeń elektronicznych,
• prace wymagające korzystania z dwóch różnych grotów.

Dane techniczne

1. Podstawka / stacja dokująca

• Napięcie wejściowe: 100 V - 240 V

• Moc: 40 W

• Wyjście narzędzia: 12 V / 1 A

• Wyjście USB: 5 V / 1 A

2. Kolby

• Moc szczytowa: 15 W

• Możliwość wyboru temperatura: 100 do 450ºC

• Dokładność temperatury: ± 3% (przy użyciu grotu referencyjnego)

• Stabilność temperatury: ±1.5 °C

• Akumulator: Li-Ion 7.4 V / 120 mAh

• Czas ładowania: 30 minut

• Temperatura otoczenia: 10 - 50°C

• Waga: 35 g

• Bezpieczny dla ESD: Spełnia normy ANSI/ESD S20.20

3. Konsola

• Rozmiar ekranu: 8.6" / 8.6 cala

• Łączność: Bluetooth 5.0

• Akumulator: Li-Ion 3.7 V / 5000 mAh

• System operacyjny: Android 14

• Pojemność dysku: 64 GB

• Pamięć RAM: 4 GB

Waga i wymiary

• System BIRON: 202 x 200 x 211 mm / 2.25 kg

• Opakowanie: 265 x 243 x 160 mm / 2.85 kg.

JBC B.IRON DUAL NANO – dwie kolby do precyzyjnego lutowania

JBC B.IRON DUAL NANO BINN-5B to profesjonalny system przeznaczony do precyzyjnego lutowania małych elementów SMD. Dwie bezprzewodowe kolby B.NANO, szeroki wybór grotów C115, moc 15 W, zakres temperatur 100–450°C oraz możliwość wykonania do 120 małych połączeń SMD na jednym ładowaniu zapewniają dużą elastyczność podczas pracy.

Wersja BINN-5B dodatkowo oferuje przenośny wyświetlacz PDS 8,6", umożliwiający kontrolowanie obu narzędzi w czasie rzeczywistym. Jest to rozwiązanie szczególnie przydatne podczas precyzyjnego montażu, serwisu elektroniki oraz pracy pod mikroskopem.
