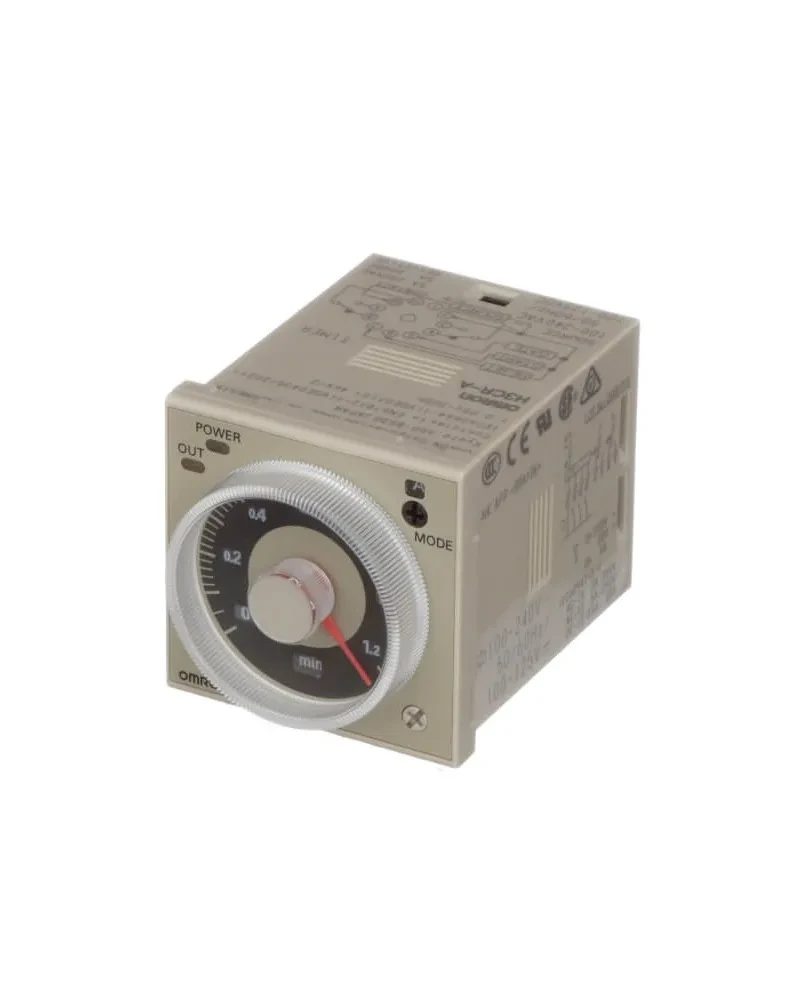

Przekaźnik czasowy 11 pin wielofunkcyjny H3CR-A Omron

Przekaźnik czasowy 11 pin wielofunkcyjny H3CR-A Omron

Charakterystyka ogólna

Omron H3CR-A to wielofunkcyjny przekaźnik czasowy (timer), zaprojektowany do montażu na panelu lub w szafie sterowniczej, z szerokim zakresem pracy czasowej i możliwością pracy na napięciu prądu przemiennego lub stałego.

Parametry techniczne

• Typ urządzenia

  • Analogowy przekaźnik czasowy (timer)

• Zakres czasowy

  • od 0.05 sekundy do 300 godzin

• Napięcie zasilania

  • 100-240 V AC
  • 100-125 V DC

• Typ wyjścia

  • przekaźnik (Relay) DPDT (dwa zestawy styków zmiennych – Double Pole Double Throw)

• Obciążalność styków

  • 5A

• Liczba pinów / połączenie

  • 11-pinowy, gniazdo typu plug-in

• Wymiary / montaż

  • 1/16 DIN,
  • panel 48 × 48 mm

• Typ działania / tryby pracy wiele funkcji czasowych, m.in.:

  • 1. Flicker OFF Start (Signal Start)
    • Po podaniu sygnału startowego, przekaźnik zaczyna generować cykliczne przełączanie ON → OFF → ON → OFF… Startuje od stanu OFF (czyli wyjście jest najpierw wyłączone). Okres włączenia i wyłączenia jest równy nastawionemu czasowi.
  • 2. Flicker ON Start (Signal Start)
    • Podobnie jak wyżej, ale różnica: cykl startuje od stanu ON. Wyjście natychmiast się włącza, potem przechodzi na OFF, potem znowu ON itd.
  • 3. Interval (Signal Start)
    • Po pojawieniu się sygnału startowego: wyjście włącza się od razu i pozostaje włączone przez zaprogramowany czas. Po upływie tego czasu wyjście wyłącza się, nawet jeśli sygnał nadal jest obecny.
  • 4. OFF Delay (Signal)
    • Wyjście jest włączone tak długo, jak długo trwa sygnał sterujący. Gdy sygnał zniknie, przekaźnik pozostaje włączony jeszcze przez ustawiony czas (czyli ma opóźnienie wyłączenia).
  • 5. ON Delay (Signal Start)
    • Po podaniu sygnału startowego: przekaźnik czeka ustawiony czas. Dopiero potem wyjście się włącza. Wyjście pozostaje włączone tak długo, jak sygnał jest obecny.
  • 6. One-shot Output (Signal Start)
    • Po pojawieniu się sygnału: przekaźnik natychmiast daje impuls o stałej długości (czas ustawiony). Nawet jeśli sygnał trwa dłużej, wyjście nie wydłuża impulsu.
  • 7. Signal ON/OFF Delay
    • Po podaniu sygnału startowego: przekaźnik włącza się z opóźnieniem (tak jak ON Delay). Gdy sygnał znika: przekaźnik wyłącza się także z opóźnieniem (tak jak OFF Delay).

Zastosowania

• Automatyka przemysłowa – sterowanie procesami wymagającymi precyzyjnego pomiaru czasu i opóźnień.
• Systemy sterowania maszyn i linii produkcyjnych – do odliczania cykli, zwłoki, impulsów.
• Aplikacje wymagające uniwersalnego zasilania – możliwość pracy zarówno na AC, jak i na DC (w zadanym zakresie).
• Zastąpienie starszych timerów, wymagających mniejszej ilości funkcji lub posiadania tylko jednego trybu działania.

Zalety

• Wszechstronność dzięki wielu trybom działania – jeden timer do wielu zastosowań.
• Szeroki zakres czasowy (0,05 s do 300 h) – pozwala obsłużyć bardzo krótkie opóźnienia jak i bardzo długie przerwy.
• Elastyczność zasilania – działa zarówno na prądzie zmiennym, jak i stałym (100-240 V AC / 100-125 V DC).
• Solidne styki przekaźnikowe – DPDT o obciążalności do 5 A, co umożliwia bezpośrednie sterowanie obciążeń średniej wielkości.
• Standaryzowane wymiary i montaż (48×48 mm, 1/16 DIN) – ułatwienie wymiany i integracji z obudowami panelowymi.

Uwagi / ograniczenia

• Timer nie posiada wejścia zasilania (no-voltage), tylko działanie sygnałowe – należy pamiętać o dobrym dopasowaniu sygnałów wejściowych.
• Wymaga przestrzeni na montaż panelowy 48×48 mm oraz odpowiedniego gniazda 11-pinowego. Niekiedy konieczne zainstalowanie osłony lub adaptera w celu spełnienia wymagań środowiskowych lub estetycznych.
• Przy zasilaniu napięciem DC (100-125 VDC) należy zwrócić uwagę na charakterystyki styków przy prądzie stałym – czasem DC wymaga innych parametrów niż AC, zwłaszcza przy przerabianiu obciążeń indukcyjnych.
