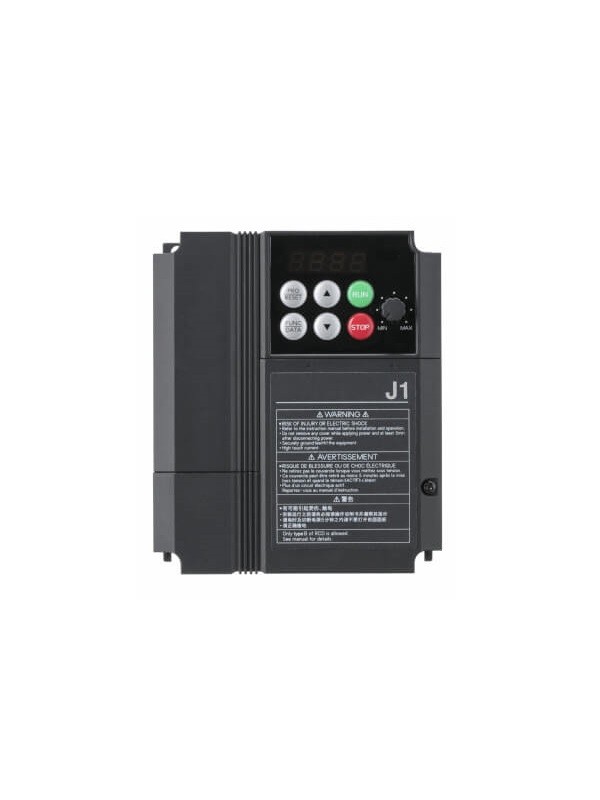

Falownik trójfazowy J1-A4004-E Omron

Falownik trójfazowy J1-A4004-E Omron

Dane techniczne

• Metoda sterowania napędem:

  • Sterowanie V/f,
  • sterowanie wektorowe

• Napięcie zasilania napędu:

  • 400 V trójfazowe

• Maks. moc silnika przy stałym momencie obrotowym:

  • 0.4 kW / 0,4 kW

• Maks. moc silnika przy zmiennym momencie obrotowym:

  • 0.4 kW/ 0,4 kW

• Wbudowany filtr EMC:

  • NIE

• Stopień ochrony (IP):

  • IP20

• Zgodny typ silnika:

  • Silnik indukcyjny lub asynchroniczny

• Port(y) komunikacyjny(e):

  • MODBUS Slave,
  • szeregowy RS-485

• Opcje komunikacyjne:

  • USB

• Minimalna rezystancja rezystora hamującego:

  • 200 Ohm

• Wysokość

  • 128 mm

• Szerokość

  • 108 mm

• Głębokość

  • 139 mm

• Waga

  • 800 g

Prosty, kompaktowy falownik

Falownik J1 wyróżnia się efektywnością, wszechstronnością i prostotą obsługi. Ma niewielkie rozmiary, udostępnia zaawansowane funkcje sterowania i łatwo integruje się z systemami używanymi w wielu różnych zastosowaniach, zapewniając płynne działanie i maksymalizując oszczędności energii.

• Prosta i kompaktowa konstrukcja zajmująca niewiele miejsca
• Sterowanie skalarne (V/f) i dynamiczne wektorowe
• Odporność na przeciążenia: 150% znamionowego prądu wyjściowego przez 1 minutę
• Maks. częstotliwość wyjściowa 400 Hz
• Standardowo z interfejsem Modbus RS-485
• Funkcja sterowania PID
• Wejście i wyjście analogowe (od 0 do 10 V DC / od 0 do 20 mA)
• Wiele różnych funkcji: obsługa wielu częstotliwości (16 ustawień), praca manewrowa, obsługa zdalna/lokalna
• Narzędzie komputerowe do konfiguracji: Sysmac Studio IDE, J1 Editor
• CE, UKCA, UL/cUL, EAC i RoHS

Parametry znamionowe:

• Zasilanie jednofazowe, klasa 200 V:

  • od 0,4 do 2,2 kW

• Zasilanie trójfazowe, klasa 400 V:

  • od 0,4 do 3,7 kW

Prosty, niewielki i inteligentny falownik

Falownik J1 jest łatwy w integracji i wyjątkowo wszechstronny. Aktywnie uczestniczy w realizacji wielu procesów, a jego intuicyjna konstrukcja upraszcza montaż i konfigurację. To idealny wybór dla klientów, którym zależy na maksymalizacji efektywności. Uproszczona konstrukcja / Niewielkie rozmiary i oszczędność miejsca / Intuicyjny montaż i łatwiejsza obsługa

• Uproszczona konstrukcja
• Niewielkie rozmiary i oszczędność miejsca
• Intuicyjny montaż i łatwiejsza obsługa

Idealny wybór do szerokiej gamy zastosowań

Konstrukcję zoptymalizowano pod kątem stabilności. Zastosowano również funkcje zapobiegania utykowi, które umożliwiają płynną pracę w przypadku zmian obciążenia i wahań napięcia zasilania.

Dynamiczne sterowanie wektorowe momentem obrotowym zapewnia szybką reakcję na zakłócenia zewnętrzne.

Funkcja automatycznego sterowania zwalnianiem zapobiega wyzwoleniu zabezpieczenia przeciwprzepięciowego.

Zabezpieczenie przeciwprzeciążeniowe samoczynnie zmniejsza częstotliwość do momentu spadku temperatury falownika do odpowiedniego poziomu.

Funkcja zatrzymywania przy niewielkim przepływie umożliwia zatrzymanie wentylatora lub pompy pracujących z prędkością niższą niż dolna wartość graniczna w celu utrzymania najniższej prędkości. W połączeniu ze sterowaniem PID zapewnia to dalsze oszczędności energii.

Funkcje zoptymalizowane pod kątem wielu zastosowań falowników niewielkiej mocy

Intuicyjny interfejs użytkownika ułatwia obsługę i maksymalizuje efektywność.

Standardowo z interfejsem RS-485

Z użyciem zacisków falownika J1 można wykonać niezawodne połączenia wielopunktowe. Urządzenie obsługuje również komunikację Modbus, zapewniając efektywną i elastyczną wymianę danych w sieci.

Funkcja sterowania PID

Funkcja sterowania PID eliminuje różnice pomiędzy rzeczywistymi wartościami pomiarów a wartościami docelowymi w zastosowaniach takich, jak sterowanie oprzyrządowaniem (wentylatorami i pompami), ułatwiając kontrolowanie temperatury, przepływu i ciśnienia z użyciem członu proporcjonalnego (P), całkującego (I) i różniczkującego (D).

Parametry PID podlegają regulacji i można je dostosować do potrzeb każdego systemu (tj. sterowania temperaturą, ciśnieniem itp.).

Wartość zadaną (SV) wybiera się za pomocą bloku przycisków, wejścia analogowego, funkcji regulacji GÓRA/DÓŁ, modułu komunikacji lub funkcji regulacji wielostopniowej.

Wiele różnych funkcji

• Wejście analogowe (od 0 do 10 V / od 0 do 20 mA)
• Wyjście analogowe (od 0 do 10 V / do 20 mA)
• Obsługa wielu częstotliwości (16 ustawień)
• Praca manewrowa
• Obsługa zdalna/lokalna

Zgodność z normami

Produkt jest zgodny z najważniejszymi normami międzynarodowymi.

Proste i intuicyjne środowisko programowania

Proste programowanie i szybka edycja parametrów optymalizują organizację pracy i usprawniają rozruch oraz przekazanie do eksploatacji.

Obsługa oprogramowania Sysmac Studio

Jedna platforma do programowania, konfiguracji i monitorowania. Intuicyjny i pomocny graficzny interfejs użytkownika do konfigurowania napędów w środowisku Sysmac Studio Drive Edition.

• Zintegrowana konfiguracja
• Ustawienia i dostrajanie
